HTFC-V型后倾柜式离心风机

HTFC系列消防通风(两用)低噪声柜式的更新换代产品,现已畅销全国各地,深受用户好评。

工作温度-20-+40℃

0 1266

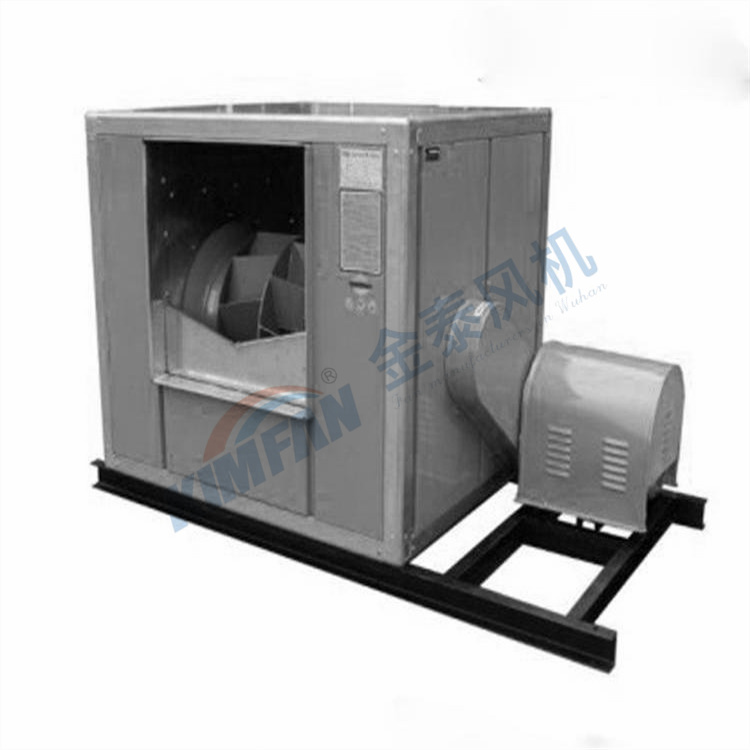

HTFC-V系列柜式离心风机

1.HTFC-V型柜式离心风机概述

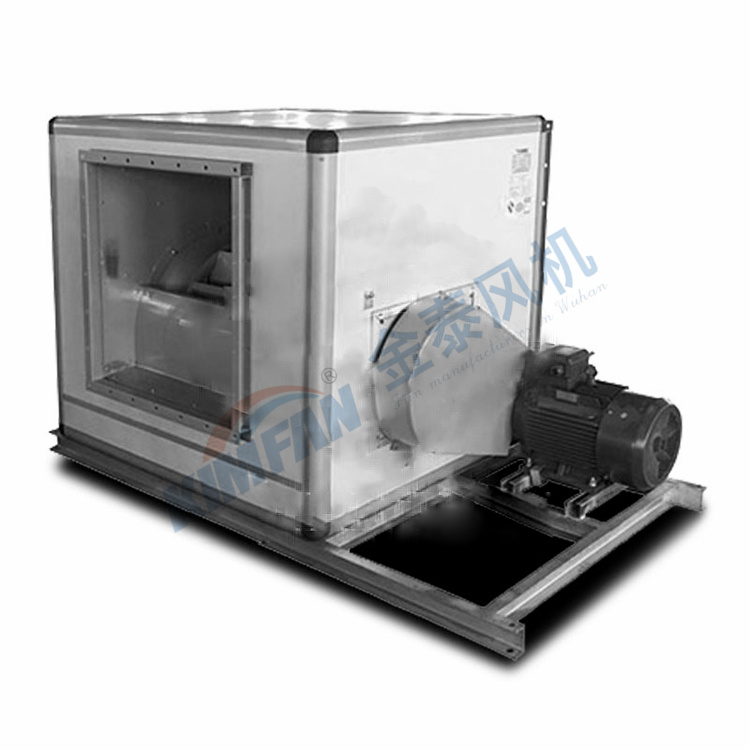

1.1.HTFC-V型柜式离心风机是一种叶片为后倾式箱形离心风机,产品由低噪声后倾叶 片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种 不同角度的进出风口位置,以满足用户不同安装环境需要。根据消防与通风的要求不同分A型 和B型两种类型。A型电机装在箱体外用于消防排烟,并经国家消防装备监督质量检验中心按 XF211-2009《消防排烟风机耐高温试验方法》进行耐高温试验,能在280℃高温条件下连续 运行60分钟以上;B型电机装在箱体内,用于通风换气。


1.2.风机分单速和双速,双速风机配用双速电机,实现两档调速,可满足用户对不同工 况点性能调节的需要,KDF风机也可配用变频电机和变频控制器,实现变频调速,建议调节 频率锁定在25Hz-50Hz。


1.3.为适应防爆环境需要,风机可做成防爆风机衰防爆等级为EXd II BT4 Gb,适用于易燃、 易爆气体的场所。


1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱 体加厚,以降低风机噪声。


1.5.风机加配置初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑 实际压力损耗,并需适当增加风机箱体长度。


2.工作条件

 工作温度:-20 +40℃(可连续运转);

耐 高 温:100℃(可连续运转20小时);

          280℃(可连续运转60分钟)

湿 度:小于90%;

介质条件:空气;

工作电源:三相、380V/50Hz。


3.产品应用

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排 烟,特别是需要低噪声、大风量通风排烟。


4.产品配置

4.1.标准配置

●叶轮; ●机壳(机壳、集流器、支架);

●电机; ●轴承(带壳);

●主轴; ●皮带轮、皮带;

●皮带罩(仅A式);

●消声型箱体;

●电机调节道轨;

●进出口法兰。

4.2.备选件及附件(订货时注明是否购买)

※减振设备; ※消声器;

※过滤器; ※控制箱;

※对接法兰; ※电机防雨罩(仅A式)。


5.产品加工工艺

5.1.风机叶轮、机壳为优质钢板,全部模具化生产,采用焊接成形,叶轮经动、静平衡 校正、其平衡精度为不大于5.6级。

5.2.风机消声型箱体采用框架、箱板拼装设计,框架采用先进的金属冷弯机组一次拉伸 而成(也可根据用户需要采用铝合金型材),箱板为镀锌板,表面清洁美观、酎腐蚀性强,内层 为镀锌消声微穿孔板,夹层为阻燃可发性聚苯乙烯泡沫板,可进一步降低噪声。产品可进行 拆装,现场安装。
