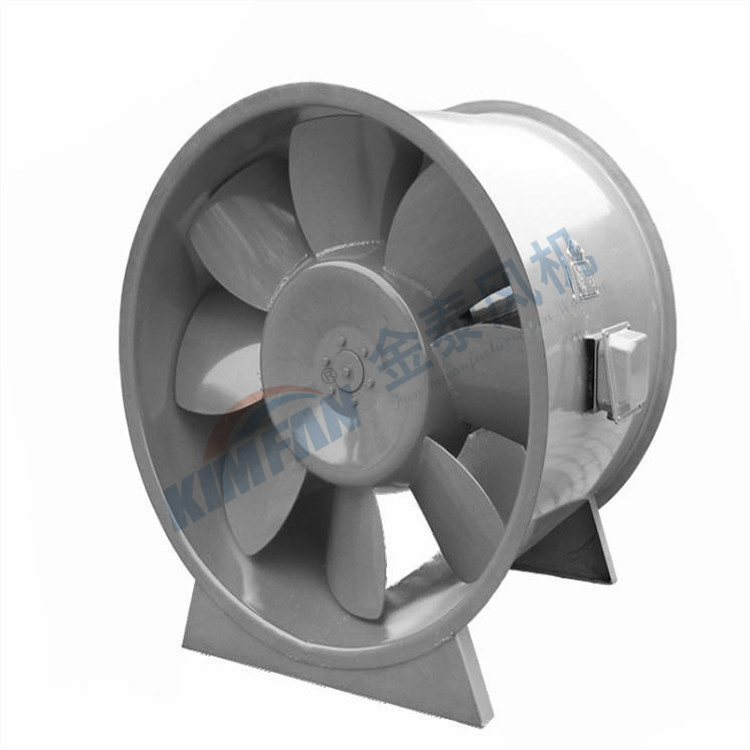

SWF型高效低噪声混流风机

SWF型混流凤机,采用子午面加速方法设计,其叶轮轮毂为锥形,风机外壳经特别设计有效的降低 流噪声,在单位风量、单位风压的工况下,比A声级可降低23dB(A),同时在较低转速的情况下, 获得较高风机压力,可代替低压离心风机

工作温度:-20-+40℃

湿度:<90%

介质条件:空气(含尘量不超过100mg/m³)

工作电源:三相、380V/50Hz

0 1024

SWF系列低噪音混流风机

1.SWF系列低噪音风机概述

1.1.SWF型混流风机采用子午面加速方法设计,其叶轮轮毂为锥形,并在风机进口处配 有锥形集流器,加快气流加速,同时有效地降低外流噪声,在单位风量、单位风压的工况下, 比A声级可降低2-3dB(A),同时在较低转速的情况下,可获得较高风机压力,可代替低压离心 风机。


1.2.SWF型风机根据调速方式可分为单速(I型),双速(II型)。双速风机可满足用户对不 同工况点性能调节的需要,配用双速电机,实现两档调速,风机也可配用变频电机和变频控 制器,实现无级调速,建议调节频率锁定在25Hz-50Hz。


1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdlIBT4。


1.4.为适应不同场所噪声要求,风机均可配不同长度消声器,也可将风机做成包覆式。

2.SWF系列低噪音风机工作条件


工作温度:-20∽+40℃(可连续运转);

湿 度:<90%;

介质条件:空气(含尘量不超过100mg/m³);

工作电源:三相、380V/50Hz。


3.SWF系列低噪音风机应用


风机广泛应用于民用建筑、工矿企业、宾馆、饭店、博 物馆、体育馆等通风换气场所。最适用于管道加压、送 风和排风及高层建筑、一般建筑的通风换气之用。


4.SWF系列低噪音风机配置


4.1.标准配置

●叶轮; ●底脚;

●电机; ●机壳。

4.2.备选件及附件(订货时注明是否购买)

※减振设备; ※控制箱;

※网罩; ※对接法兰

5.SWF系列低噪音风机加工工艺

5.1.风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。 叶轮经静、动平衡校正,平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体翻边旋压而成。
