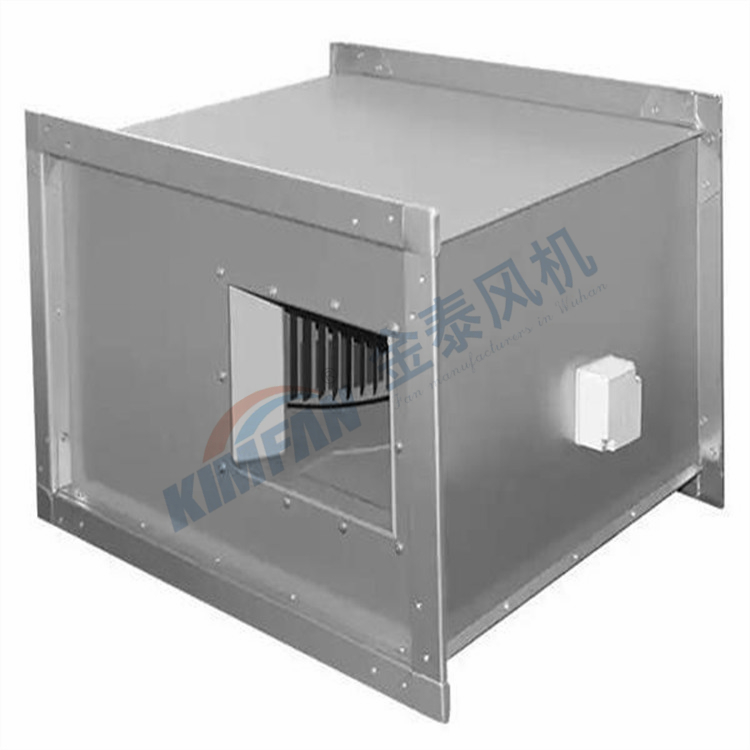

GDF型管道离心风机

1.GDF型管道离心风机,叶轮为前倾式多翼离心风机叶轮,单面吸风,风机设计水平进出,方形进出风口,可直接与风管连接,整机具有噪声低,运转平稳,使用寿命长等特点 2.为适应不同场所的噪声要求,可分为 ●普通型:其全部材料为镀锌钢板通过咬口或铆接成形 ●消声型;其风机部分为镀锌钢板通过咬口或铆接成形,机壳内贴消声棉

工作温度：-20-+40℃

湿度：小于90%

介质条件：空气（含尘量不超过100mg/㎡）

工作电源：三相380V/50Hz

单项：220V/50Hz（部分型号）

0 1909

产品概述
性能参数表
外形尺寸表

GDF(DXG)系列离心式管道风机

1.GDF型离心式管道风机概述

1.1．GDF型离心式管道风机，叶轮为前倾式多翼离心叶轮，单面吸风，风机设计成水平进出，方形进出风口可直接与风管联接。风机电机为空调专用电机，整机具有噪声低，运转平稳，使用寿命长等特点。风机按直径分为140-500mm十六种规格。风量为130-5500m³/h，全压为45-470Pa

2.GDF型离心式管道风机工作条件

工作温度：-20∽+40℃(可连续运转)；

介质条件：空气(含尘量不超过100mg/m³)；

工作电源：三相、380V/50Hz、单相220V/50Hz(部分型号)。

3.GDF型离心式管道风机应用

用于宾馆、饭店、会议窒、办公楼、公共侧所、商场等通风换气。

4.GDF型离心式管道风机配置

4.1.标准配置

●外转子机芯； ●箱体；

●进出风口法兰； ●消声棉（消声型）

4.2.备选件及附件(订货时注明是否购买)

※减振设备； ※控制箱；

※网罩； ※对接法兰

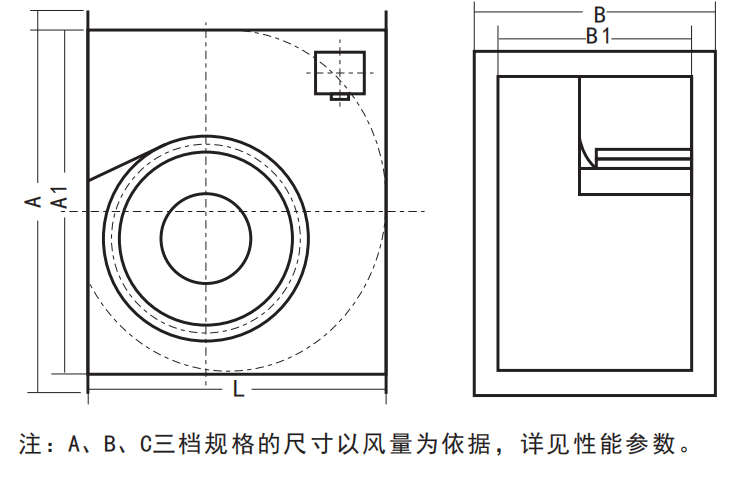

GDF型离心式管道风机加工工艺及外形尺寸

5.1.风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经咬接成形。叶轮经静、动平衡校正，平衡精度不大干G4.6级。
