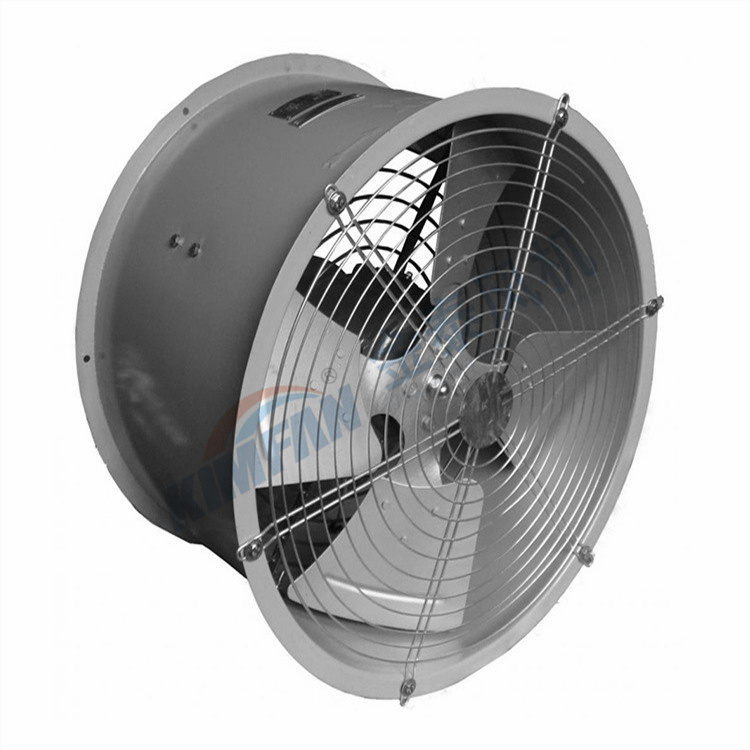

T35型轴流风机

T35-11型轴流式风机叶片采用弯掠组合技术结合设计,可以有效抑制端璧边界分离以减小二次留 损失,在保证压升需求的前提下提升了效率,扩大了高效区范围,还可以降低旋转噪声和涡流噪声 按外形结构分:壁式安装和管道式安装 普通型:适用于非易燃、易爆及无腐蚀性气体的环境中 防腐性:叶轮、机壳为玻璃钢,适应于含有腐蚀性气体的环境中 防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为EXd IIBT4, EXd lICT4。

工作温度:-20-+45℃

湿度:小于99%

工作电源:三相380V50Hz(小功率风机可做成单相220V,请订货时注明)

0 1885

T35-II系列轴流通风机

1.T35-II轴流通风机概述

1.1.T35 -II型轴流式风机主要用于一般工厂、仓库住宅内通风换气或加强暖气散热用。

风机按机号分由280-1120mm共三十个规格,每一规格风机叶片数都为4片,叶片角度有1 5°、 20°、25°、30°、35°五种,参数范围广,风量800-67000m³/h,风压40-470Pa。风机可壁 式安装也可管道式安装


1.2.产品分类

●按外形结构分:壁式、岗位式、管道式。

●按使用环境分:  普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。  防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。

防爆型:电机为防爆型、叶片为铝合金,适用易燃、易爆气体环境,防爆等级为EXdIIBT4。

防腐防爆型:电机为隔爆型、叶轮、机壳为玻璃钢,适用于易燃、易爆并带有腐蚀性气 体环境,防爆等级为EXdIIBT4

2.T35-II型轴流通风机工作条件


湿度:小于90%:  介质条件:

常规型:非腐蚀、非易燃、易爆气体(含尘量木超过100mg/m³)。

防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过lOOmg/m³)。

防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相、380V/50Hz(小功率风机可做成单相220V,请订货时注明)。


3.T35-II型轴流通风机的配置


3.1.标准配置

●叶轮; ●电机;

●机壳(风筒、电机支架);

●底脚。

3.2.备选什及附件(订货时注明是否购买)

※减振设备; ※控制箱; ※网罩;

※对接法兰;※百叶风口。


4.T35-II型轴流通风机的加工工艺


4.1.T35-11型风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊 接装配成形。叶轮经静、动平衡校正,平衡精度不大干G5.6级。

4.2.风机外筒法兰为采用整体翻边旋压而成。
